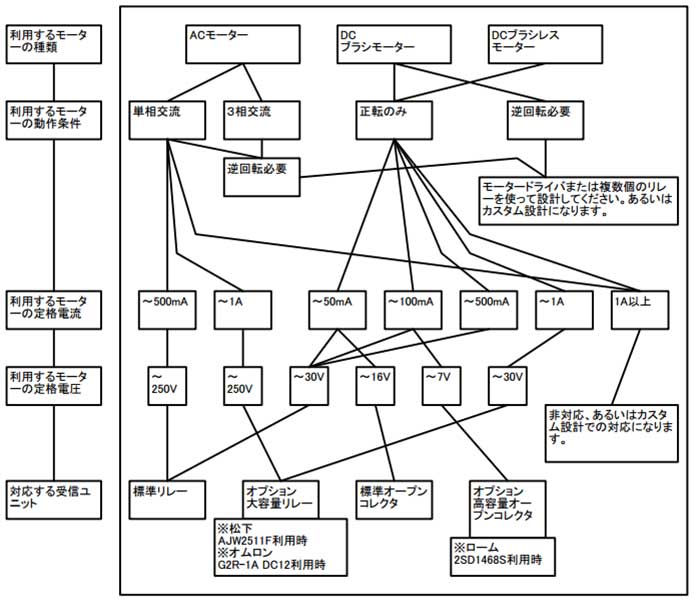

リモコンでモーターを動かす場合、以下のフローをご確認ください

リモコンでモーターを動かす場合

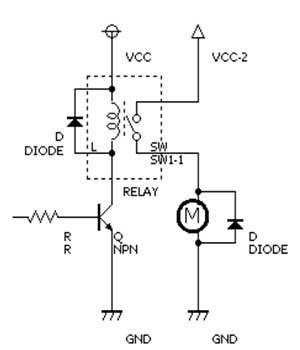

リレー受信部の参考回路

リレー受信部の参考回路

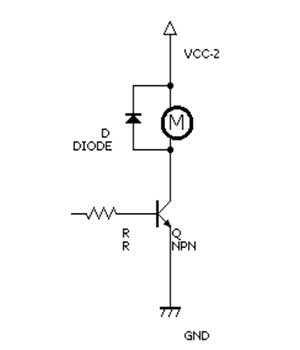

オープンコレクタの参考回路

オープンコレクタの参考回路

このフローでは安全率を10%としてありますが、中には定格と突入電流で10倍を超える差があるものがございます
この場合、このフローで正しく判定できない可能性がありますのでモーターの仕様をよくご確認の上、ご検討いただきますようお願いいたします。

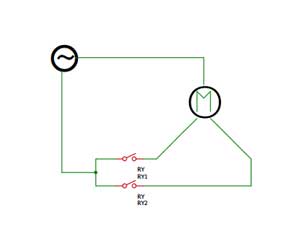

正逆可能な単相ACモーターを制御する参考回路

正逆可能な単相ACモーターを制御する参考回路

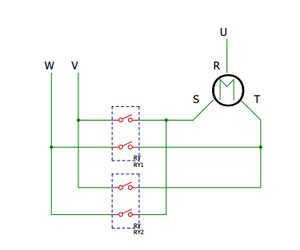

2接点リレーを使った3相交流モーターを正逆させる参考回路

2接点リレーを使った3相交流モーターを正逆させる参考回路

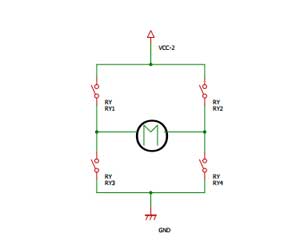

正逆可能な直流モーターを制御する参考回路

正逆可能な直流モーターを制御する参考回路

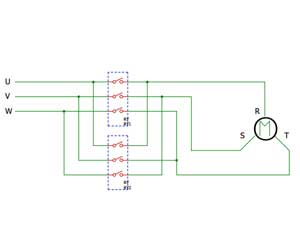

3接点リレーを使った3相交流モーターを正逆用参考回路

オープンコレクタの参考回路
