HPB-045ECOは、外出先から携帯電話やパソコン、スマートフォン等の通信機器を利用して、今ご使用の赤外線で操作できる家電機器 （エアコン、照明、テレビ、カーテン、扇風機、空気清浄機、オーディオ機器、全自動掃除機など）を操作できる高性能コントローラです。
- スマホどころか、普通の携帯やパソコンからも操作できます！！
- 遠隔操作で一番不安な動作確認が表示され確認できます。
- 動作機器は最大10台まで操作できます。
- 買い切りのためランニングコストは電気代と通信料のみ。
- 画像も見られます。（要：動作確認済みWebカメラの接続）
- 室温、明るさが表示されます。
 |
|

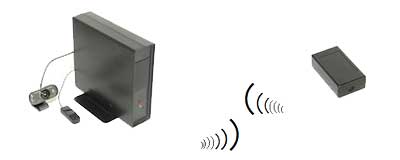

| ◆親機 [HPB-045ECO] | ◆子機 [HPB-050] (既存の赤外家電機器の受信部近傍に設置) (MAX10台まで設置可能) |
【 特長 】
赤外線子機を家電機器の近くに取り付けることで、機器に信号が確実に届いたことを携帯電話で確認できます。
（特許取得済み、赤外線双方向通信技術）また操作画面に操作された家電機器の応答した時刻が表示されるため、最新の状態を確認することができます。
Webカメラで、ペットの様子や室内の状況をリアルタイムに画像で確認することができるため、見守りや防犯にご使用できます。
画像のサイズはアプリケーションから設定が可能です。静止画ですが、更新を押すと画像が最新に更新できます。
本体に照度センサーや温度センサーを内蔵しており、その情報を操作画面から確認可能です。事前に室温を調節したり照明をコントロールしたい時に便利です。
明るさに応じて照明器具のオン・オフ、また室内温度に応じてエアコンをオン・オフしたり温度調節することにより省エネとしてのご使用もできます。
アイデア次第で快適な安心・安全・省エネのスマート生活が演出できます。
高出力広指向角赤外線拡散式＋赤外線外付けLEDで確実に機器をコントロールできます。
操作手順をあらかじめセットして登録できるマクロ機能で、複数に及ぶ操作を１発で操作。反応が遅い機器に合わせて、ディレイを入れることも可能です。
ご使用上の注意
- 電波式リモコンで動作する家電機器は、本機で操作はできません。
- 国内メーカーの赤外線リモコンの機器には、ほぼ全てに対応可能です。
- 使用するには、インターネットに接続できるPCと、インターネットブラウザが使える環境が必要です。また、自宅以外から操作するためにはダイナミックDNSへの登録が必要となります。
- 携帯電話で操作をする際にはパケット通信料がかかりますので、定額サービスへの加入をおすすめします。
- その他の費用は掛かりません。機器は買い取りです。

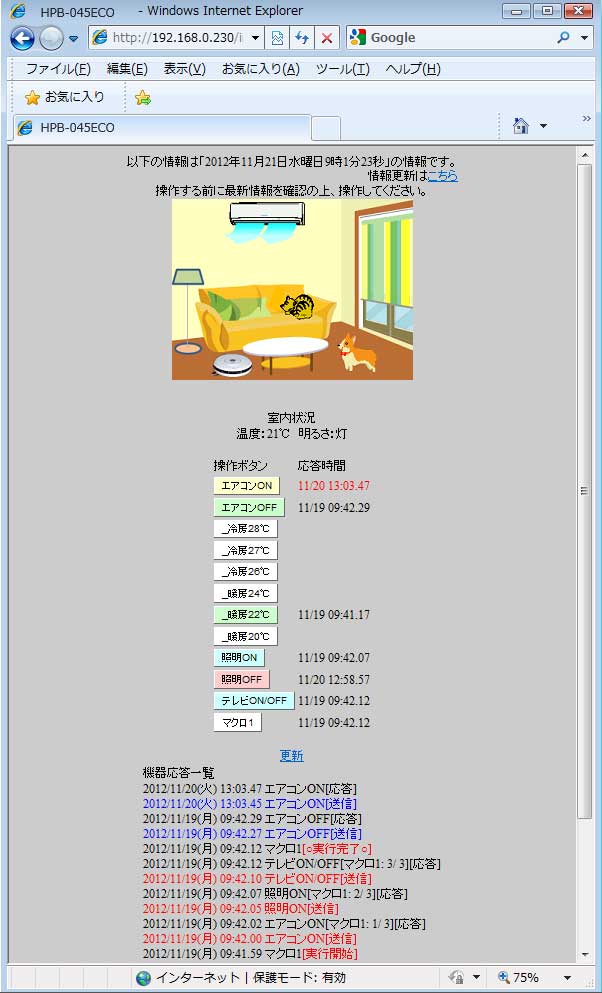

【操作画面(例)】
| 時刻表示 | 操作画面が生成された時間です。 |
|---|---|
| 情報更新 | 画面を最新の情報に更新します。 |
| 画像 | Webカメラで取得した画像です。 |
| 室内状況 | 本体が設置してある場所の温度と、明るさを表示します。 明るさは5段階表示です。 情報取得間隔は15秒です。 |
| 操作ボタン表示 | 操作可能なボタンを表示します。 最大40個まで作れます。 縦1列に生成されます。 |
| ※ボタン色 | 機器応答を受信する度に応答があった事がわかるように色が変化します。 変化の順番 白→赤→緑→青→水色→紫色→黄色→灰色→最初に戻る ※ボタンの色は環境によって見え方が変わります。 |
| 応答時間 | 応答が設定されていると応答があった時刻を表示します。 応答を確認できない場合は更新しません。 最新の応答は赤く表示されます。 マクロはすべてのアクションが成功（設定した応答全て応答がある）した場合のみ更新されます。 |
| 情報更新 | 画面を更新します。 |
| 機器応答一覧 | 機器応答の記録を表示します。 最大22件まで表示します。 ボタンを操作した時間と応答のあった時間と対応するキーが表示されます。 マクロの場合は、マクロキー名とマクロ実行番号／マクロ総数が付加されます。 |
| ※機器応答一覧表示 | 青：通常のボタン操作による送信動作です。 黒：応答の受信です。マクロの場合はどのマクロの何番目のアクションの応答かも表示されます。 黒赤：マクロの実行開始または実行完了です。 赤：マクロの中での送信動作です ※インターバル(待ち時間)は表示されません。 |
※機能／ユーザビリティ改善のため、予告なく表示を変更する場合があります。
【操作応用例】
ペットの見守り
- Webカメラにより外出先からペットの様子を見ることができます。
- 室温をチェックしてペットに快適な温度になるようエアコンを制御できます。
- 帰宅が遅くなる場合は、照明をオンすることでペットも安心です。
【電気的仕様】
親機 |
||
項目 |
値 |
補足 |
|---|---|---|
| 使用電源 | ACアダプタ | 本体に付属 |
| 動作電圧 | 5.0V±0.25V | |
| 消費電力 | 約7W | 1月当たり最大42円 （東京電力において電気料金の第3段階29.1円/kWh、 1カ月を最長の31日で計算した場合の、本体のみの電気料金） |
| 動作温度範囲 | 0～40℃ | ただし氷結、結露なきこと |
| 動作湿度範囲 | 80%RH以下 | ただし氷結、結露なきこと |
| 赤外線到達距離 | 約10m～ | |
| 赤外線外付けLED | 最大2本まで 1本付属、もう1本はオプション |
設置した本体の後方など赤外線信号が届きにくい場合にお使いください。 |
| 赤外線信号フォーマット | エアコンや照明を含めて TV,BD,AV機器のほぼ全てに対応 | 最大300ビット |
| マクロ機能 （操作プログラム） |
最大10キー | インターバル機能有り (操作間待ち時間) ※インターバルはキー数にカウントしません。 |
| ネットワーク端子 | 100BASE-TX | RJ-45端子 |
| USB | Webカメラ(UVC対応) | USBハブの利用は動作保証できません。直接本機に接続してください。 WebカメラはWeb画面での映像確認にのみ利用いただけます。 それ以外の機器は接続しないでください。 動作しないばかりか故障の原因になります。 |
| その他の端子 | D-Sub 9ピン D-Sub15ピン(ロットにより異なる) |
システムで使用します。 ほかの機器を接続した場合、誤動作や故障の原因になりますので接続／使用しないでください。 |
子機 |
||
| 使用電源 | ACアダプタ | 本体付属 |
| 電源電圧 | 12.0V±1.0V | |
| 消費電力 | 約0.2W、最大約1.0W | |
| 動作温度範囲 | 0～40℃ | ただし氷結、結露なきこと |
| 動作湿度範囲 | 80%RH以下 | ただし氷結、結露なきこと |
| 赤外線到達距離 | 約10m～ | |
| 増設 | 最大10台 | 1台付属 |
| CH | 10CHまで | 同じCHを利用すると混信するため正常に通信が行えません。 |
【外観仕様】
親機 |
||
項目 |
値 |
補足 |
|---|---|---|
| 外観寸法 | 190x200x54mm | 突起部除く |
| 重量 | 700g | 本体のみの重量 |
| 色 | 黒 | 変更不可 |
| 製造国 | 日本 | |
子機 |
||
| 外観寸法 | 90x50x26mm | 突起部除く |
| 重量 | 100g | 本体のみの重量 |
| 色 | 黒 | 変更不可 |
| 製造国 | 日本 | |
【標準装備】
名称 |
数量 |
| 親機本体 | 1 |
| Webカメラ | 1 |
| 赤外線外付けLED(IRエミッター) | 1 |
| 親機用ACアダプタ | 1 |
| スタンド（縦置き用） | 1 |
| 親機用ゴム足(横置き用) | 4 |
| 子機 | 1 |
| 子機用ACアダプタ | 1 |
| CD(取扱説明書、アプリケーション) | 1 |
【設定用アプリケーション動作要件】
項目 |
要件 |
備考 |
|---|---|---|
| 対応OS | WindowsXP SP3以降 Windows VISTA SP2以降 Windows7以降、Windows8※ |
32Bit/64Bitに対応 ただしWindows MobileやWindowsRTには非対応です。 |
| CPU | 1GHz以上のx86またはx64に対応したCPU | |
| メモリ | XP:256MB以上 VISTA以降:1GB以上 |
XP:1GB以上、VISTA以降:2GB以上を推奨 |
| HDD | インストールする場合、100MB以上の空き容量 | |
| 画面解像度 | 1024x600以上 | |
| 画面色数 | 256色以上 | 16ビット65536色以上推奨 |
| ネットワーク | TCP/IPでネットワークに接続できること | 設定操作の動作保証範囲はローカルエリア内に限ります。 |
※メーカーが出荷時にインストールしたアプリとの相性については保証いたしかねます。
【オプション】
HPB-050
シーブバック子機 (追加)
※付属品の1台と合わせて最大10台まで
RD-CAC1
赤外線外付けLED(追加)
※付属品の1台と合わせて最大2台まで
※写真での色調は、実物と異なる場合があります。
【外観寸法図】

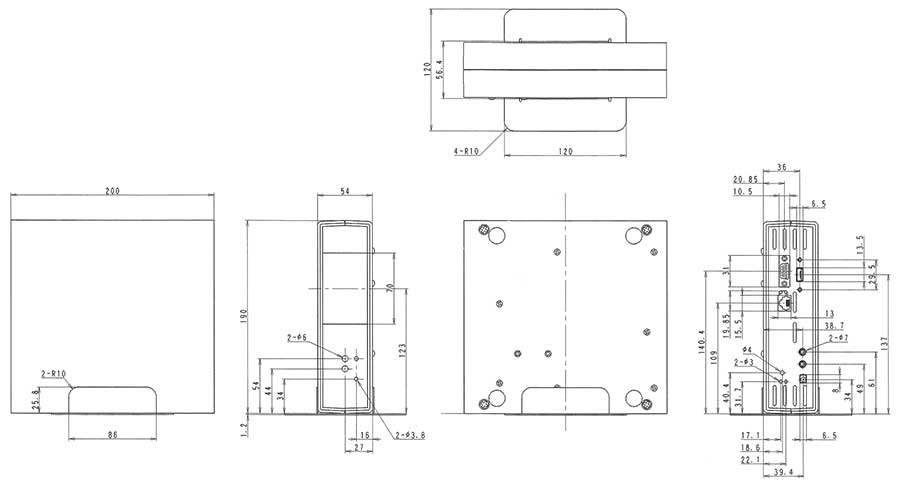

携帯電話リモコンスマートコントローラー[HPB-045]
![携帯電話リモコンスマートコントローラー[HPB-045]](../images/product/cad_HPB-045.jpg "携帯電話リモコンスマートコントローラー[HPB-045]")

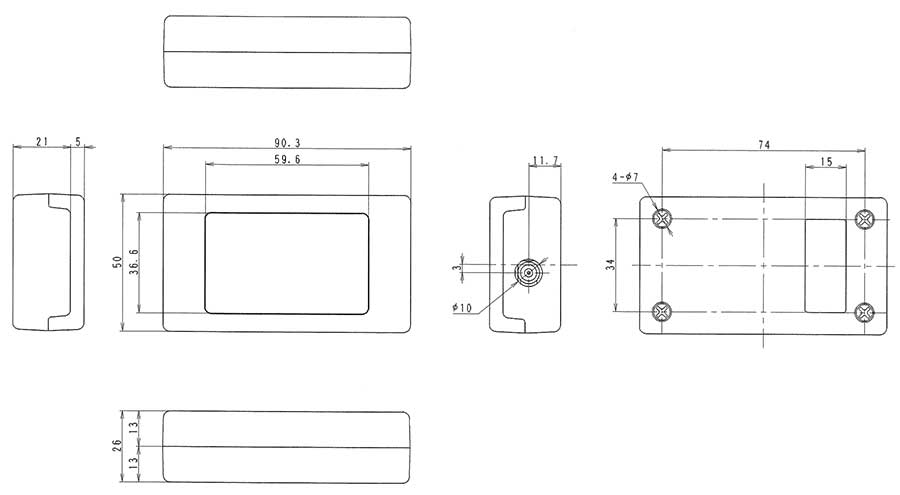

レシーブバック子機[HPB-050]
![レシーブバック子機[HPB-050]](../images/product/cad_HPB-050.jpg "レシーブバック子機[HPB-050]")
